В этой статье я расскажу как сделать обманку для похитителей авто.

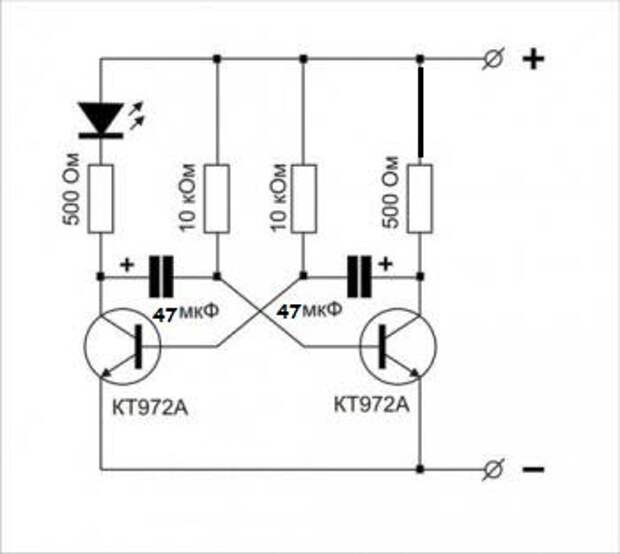

Я сделал мигающую лампочку в стойке, похожую на те, которые ставят вместе с сигнализацией. Сделать мигающую лампочку можно по схеме
Увеличив ёмкость конденсаторов вы можете увеличить время свечения и/или увеличить паузу. Необязательно использовать эти транзисторы, можно кт315 или кт816. Вообще эта схема называется мультивибратор.

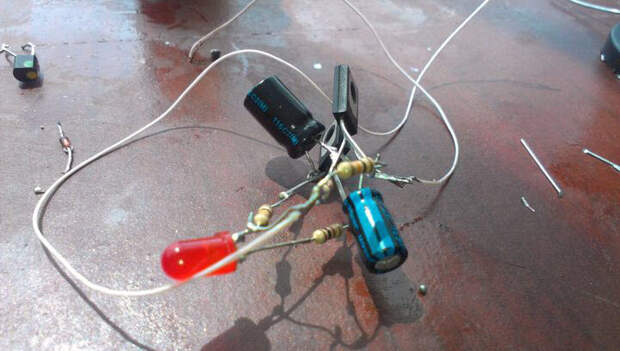

Собрал эту схему навесным монтажом (фото не для слабонервных).

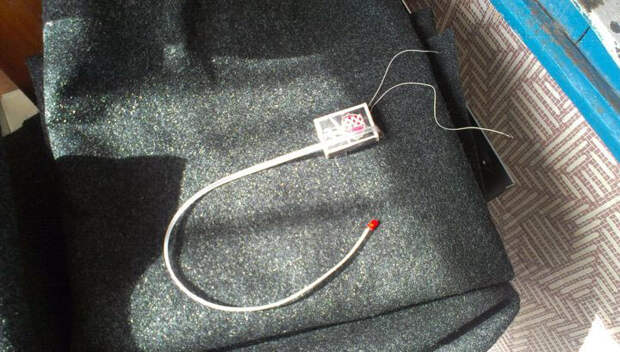

Я как и подобает начинающему радиолюбителю, засунул её в коробок от спичек. А светодиод вывел подальше. Вот что получилось.

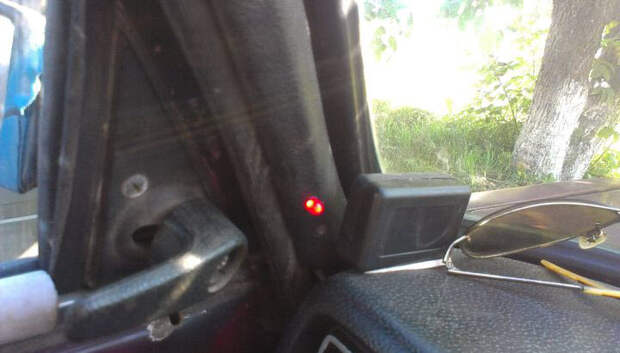

Осталось дело за малым, установить лампочку в стойку. Благо тоненькая обшивка, держится всего на трёх винтах. снимаем, сверлим дырку (сверло 3мм). Вставляем светодиод и прикручиваем деталь "декора" обратно.

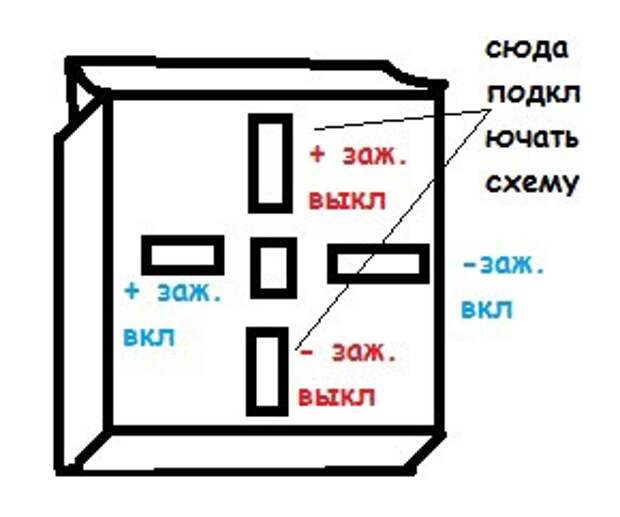

Теперь самое интересное. Как сделать, что бы светодиод мигал, только когда зажигание выключено. Можно посмотреть документацию на замок зажигания, а можно как я варварски подключиться к реле зажигания. Опытным путём я выяснил, где ток есть, когда ключ повёрнут, а где где его нет, и наоборот. Смотри рисунок.
Теперь за машину можно не беспокоиться, ни одна военная штуковина не взломает эту "сигнализацию".
