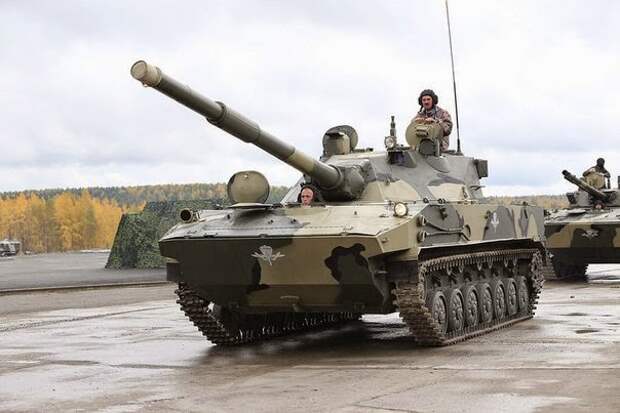

Шасси СПТП 2С25 сохранило геометрию и компоновочные решения лёгкого танка «Объект 934». Корпус выполнен из сварных листов броневого алюминия. В передней части корпуса по центру расположено отделение управления с рабочим местом механика-водителя. Справа от механика-водителя установлено место командира, слева — наводчика СПТП на марше и при десантировании. В средней части корпуса расположено боевое отделение, на крыше корпуса установлен поворотный погон с вращающейся башней и боевым отделением. В боевом отделении размещены рабочие места наводчика и командира САУ, механизированные укладки и автомат заряжания пушки. В задней части корпуса находится моторно-трансмиссионное отделение с силовой установкой. Бронирование лобовых проекций башни и корпуса усилено стальными накладками и обеспечивает экипажу защиту от пуль калибра 12,7-мм в секторе ±40°, а также круговую защиту от пуль калибра 7,62-мм и осколков артиллерийских снарядов
Вооружение
Основным вооружением СПТП 2С25 является 125-мм гладкоствольная пушка 2А75, представляющая собой модифицированную версию танковой пушки 2А46 и её модификаций. Первоначально орудие планировалось оснастить дульным тормозом для уменьшения силы сопротивления откату, однако в результате проблема отдачи орудия при стрельбе была решена увеличением длины отката до 740 мм, а также использованием механизмов гидропневматической подвески шасси для поглощения остаточного импульса отдачи орудия. Масса орудия составляет 2350 кг. Пушка стабилизирована в двух плоскостях и снабжена автоматом заряжания, обеспечивающим максимальную скорострельность до 7 выстрелов в минуту. Автомат заряжания включает в себя конвейерный механизм, в котором размещаются 22 кассеты с выстрелами, цепной механизм подъёма кассет, цепной досылатель и механизм удаления стреляных гильз из боевого отделения. Стрельба из орудия может вестись с грунта в диапазоне углов от −5 до +15° по вертикали при стрельбе вперёд и от −3 до +17° — при стрельбе назад. Кроме того, САУ «Спрут-СД» способна вести огонь с плава в диапазоне ±35° по горизонту. Возимый боекомплект САУ 2С25 составляет 40 выстрелов. Дополнительно с орудием спарен 7,62-мм пулемёт ПКТ с боекомплектом в 2000 патронов в одной ленте
Боекомплект САУ «Спрут-СД» унифицирован с танковыми пушками типа 2А46. Для стрельбы могут применяться осколочно-фугасные, кумулятивные, бронебойные подкалиберные и управляемые снаряды. В штатный боекомплект входят 20 осколочно-фугасных, 14 бронебойно-подкалиберных и 6 кумулятивных (или управляемых) выстрелов. Бронебойно-подкалиберные выстрелы 3ВБМ17 обеспечивают пробитие до 230 мм гомогенной броневой стали, расположенной под углом в 60°, на дальности 2000 м, кумулятивные 3ВБК25 — до 300 мм, управляемые 3УБК20 — до 375 мм
Средства наблюдения и связи[править | править вики-текст]
Для наведения и осуществления стрельбы из орудия и спаренного с ним пулемёта рабочее место наводчика оборудовано дневным монокулярных перископическим прицелом 1А40М-1. Прицел оборудован встроенным дальномером и баллистическим вычислителем и позволяет измерять дальности до целей, вырабатывать угол бокового упреждения при стрельбе по движущимся целям, а также осуществлять наведение комплекса управляемого вооружения по лазерному лучу. Наибольшая прицельная дальность при стрельбе с использованием прицела 1А40М-1 составляет до 5 км осколочно-фугасными снарядами, до 4 км бронебойно-подкалиберными, кумулятивными и управляемыми снарядами и до 1,8 км при стрельбе из спаренного пулемёта. Для действий в ночных условиях САУ 2С25 снабжена ночным оптико-электронным комплексом ТО1-КО1Р с ночным прицелом наводчика ТПН-4Р. Дальность распознавания цели типа танк составляет до 1,5 км. Место командира оборудовано прицелом-прибором наведения командира 1К13-3С. Прибор 1К13-3С позволяет вести разведку и наведение орудия как в дневных, так и в ночных условиях и включает в себя лазерный канал наведения управляемого вооружения, баллистический вычислитель и встроенный дальномер. По своим функциональным возможностям комплексы разведки и наведения командира и наводчика практически индентичны.
Внешняя радиосвязь поддерживается радиостанцией Р-173. Радиостанция работает в УКВ-диапазоне и обеспечивает устойчивую связь с однотипными станциями на расстоянии до 20 км в зависимости от высоты антенны обеих радиостанций. Переговоры между членами экипажа осуществляется через аппаратуру внутренней связи Р-174.
Специальное оборудование
САУ 2С25 способна преодолевать водные препятствия вплавь без использования дополнительного оборудования. Для этого шасси самоходной артиллерийской установки оборудовано двумя водомётами, заслонки которых расположены в нижней части кормового листа корпуса. Для действий в условиях радиационного, химического или биологического заражения местности СПТП 2С25 оборудована системой защиты от оружия массового поражения. Для маскировки и постановки дымовых завес на кормовом листе башне САУ размещены два кронштейна с 6-ю гранатомётами системы 902В для стрельбы 81-мм дымовыми гранатами 3Д6.
Двигатель и трансмиссия
В 2С25 устанавливается оппозитный 6-и цилиндровый четырёхтактный дизельный двигатель 2В-06-2С мощностью 510 л.с. жидкостного охлаждения. Трансмиссия механическая, с гидротрансформатором, фрикционным переключением передач и гидрообъёмным механизмом поворота.
Ходовая часть
Ходовая часть 2С25 представляет собой модифицированное шасси лёгкого танка «Объект 934». Ходовая часть состоит из семи пар одинарных обрезиненных опорных и шести пар поддерживающих катков. В задней части машины находятся ведущие колёса, в передней — направляющие. Гусеничная лента состоит из стальных двухгребневых звеньев с резино-металлическими шарнирами. Подвеска 2С25 — гидропневматическая, с изменяемым дорожным просветом. Каждый опорный каток оборудован пневматической рессорой, выполняющей роль силового цилиндра при изменении клиренса, а также функцию гидравлического амортизатора. Клиренс может изменяться от 100 до 500 мм, время изменения составляет не более 7 секунд.источник
